Что такое SD-WAN простыми словами

SD-WAN — это программно управляемая сеть поверх разных каналов связи. Вместо того чтобы зависеть только от одного провайдера, организация может использовать сразу несколько подключений: оптику, LTE, радиоканал, GPON, корпоративный интернет или VPN через облако.

Главная задача SD-WAN — не просто соединить офисы между собой, а сделать сеть более гибкой:

• автоматически переключаться на резервный интернет при аварии основного канала;
• направлять важный трафик через защищённый VPN;
• разделять трафик по типам: касса, видеонаблюдение, телефония, офисный интернет;
• использовать несколько провайдеров одновременно;
• централизованно соединять филиалы с головным офисом или дата-центром;
• повышать отказоустойчивость сети без дорогого enterprise-оборудования.

Из чего состоит SD-WAN на MikroTik hEX

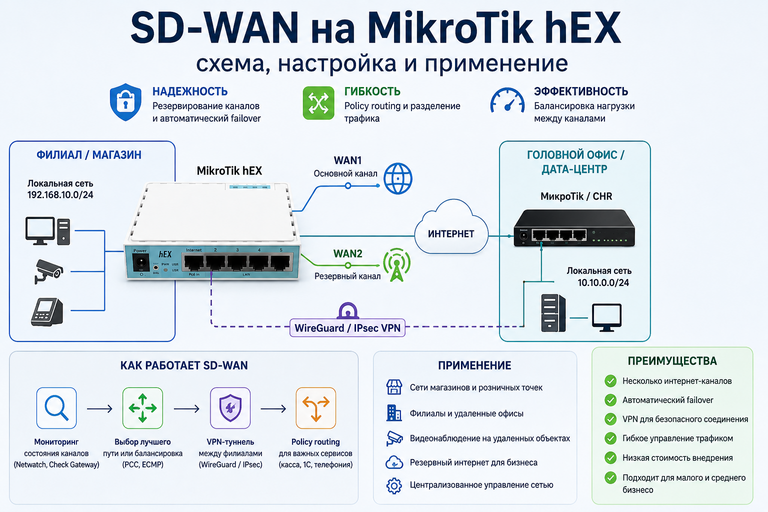

Базовая схема SD-WAN на MikroTik hEX

Рассмотрим простую схему: есть головной офис и один филиал. В филиале стоит MikroTik hEX, подключённый к двум провайдерам. Между филиалом и головным офисом создаётся WireGuard-туннель. Важный трафик идёт через VPN, обычный интернет — напрямую через провайдера.

Пример 1. WireGuard-туннель между филиалом и головным офисом

WireGuard — удобный вариант для небольшого SD-WAN на MikroTik. Он проще в настройке, чем классический IPsec, хорошо подходит для филиалов и поддерживается в RouterOS v7.

Настройка на MikroTik hEX в филиале

/interface wireguard
add name=wg-to-hq listen-port=13231 mtu=1420
/ip address
add address=10.255.0.2/30 interface=wg-to-hq comment="SD-WAN tunnel to HQ"
/interface wireguard peers
add interface=wg-to-hq \
    public-key="PUBLIC_KEY_OF_HQ" \
    endpoint-address=203.0.113.10 \
    endpoint-port=13231 \
    allowed-address=10.10.0.0/24,10.255.0.1/32 \
    persistent-keepalive=25s
/ip route
add dst-address=10.10.0.0/24 gateway=wg-to-hq comment="Route to HQ LAN via SD-WAN"

Настройка на центральном MikroTik

/interface wireguard
add name=wg-branch-1 listen-port=13231 mtu=1420
/ip address
add address=10.255.0.1/30 interface=wg-branch-1 comment="SD-WAN tunnel to Branch 1"
/interface wireguard peers
add interface=wg-branch-1 \
    public-key="PUBLIC_KEY_OF_BRANCH" \
    allowed-address=192.168.10.0/24,10.255.0.2/32 \
    persistent-keepalive=25s
/ip route
add dst-address=192.168.10.0/24 gateway=wg-branch-1 comment="Route to Branch LAN"

Пример 2. Два провайдера и автоматический failover

Один из самых частых сценариев SD-WAN — автоматическое переключение на резервный канал. Например, WAN1 — основной оптический интернет, WAN2 — LTE или второй провайдер.

/ip route
add dst-address=8.8.8.8 gateway=192.0.2.1 scope=10 comment="Check host via WAN1"
add dst-address=1.1.1.1 gateway=198.51.100.1 scope=10 comment="Check host via WAN2"
add dst-address=0.0.0.0/0 gateway=8.8.8.8 distance=1 check-gateway=ping comment="Main internet via WAN1"
add dst-address=0.0.0.0/0 gateway=1.1.1.1 distance=2 check-gateway=ping comment="Backup internet via WAN2"

Логика простая: пока основной канал работает, трафик идёт через WAN1. Если проверочный адрес через WAN1 перестаёт отвечать, маршрут становится недоступен, и MikroTik переключает трафик на WAN2.

Пример 3. Policy routing: касса и 1С через VPN, обычный интернет напрямую

В магазине или филиале часто нужно, чтобы касса, 1С, CRM или банковский терминал ходили только через защищённый VPN в головной офис, а обычный интернет сотрудников работал напрямую через локального провайдера.

Пример: устройство кассы имеет IP 192.168.10.50, а сеть головного офиса — 10.10.0.0/24.

/routing table
add name=to-hq fib
/ip route
add dst-address=0.0.0.0/0 gateway=wg-to-hq routing-table=to-hq comment="All marked POS traffic via HQ tunnel"
/routing rule
add src-address=192.168.10.50/32 action=lookup table=to-hq comment="POS terminal via SD-WAN tunnel"

После такой настройки трафик кассы можно направлять через защищённый туннель, а остальные пользователи будут продолжать пользоваться обычным интернетом через локального провайдера.

Пример 4. Балансировка двух интернет-каналов через PCC

Если в офисе есть два интернет-канала и оба стабильные, можно не только использовать второй канал как резерв, но и распределять новые соединения между ними. Для этого часто используют PCC — per connection classifier.

/ip firewall mangle
add chain=prerouting in-interface=bridge-lan connection-mark=no-mark \
    per-connection-classifier=both-addresses:2/0 action=mark-connection \
    new-connection-mark=WAN1_conn passthrough=yes
add chain=prerouting in-interface=bridge-lan connection-mark=no-mark \
    per-connection-classifier=both-addresses:2/1 action=mark-connection \
    new-connection-mark=WAN2_conn passthrough=yes
add chain=prerouting in-interface=bridge-lan connection-mark=WAN1_conn \
    action=mark-routing new-routing-mark=to_WAN1 passthrough=no
add chain=prerouting in-interface=bridge-lan connection-mark=WAN2_conn \
    action=mark-routing new-routing-mark=to_WAN2 passthrough=no
/routing table
add name=to_WAN1 fib
add name=to_WAN2 fib
/ip route
add dst-address=0.0.0.0/0 gateway=192.0.2.1 routing-table=to_WAN1
add dst-address=0.0.0.0/0 gateway=198.51.100.1 routing-table=to_WAN2

PCC не объединяет два канала в один “двойной интернет” для одного скачивания, но распределяет разные соединения между провайдерами. Это полезно для офиса с большим количеством пользователей.

Пример 5. Мониторинг канала через Netwatch

Netwatch можно использовать для контроля доступности провайдера, сервера, туннеля или облачного узла. Например, если центральный офис недоступен, MikroTik может записать событие в лог или выполнить скрипт.

/tool netwatch
add host=10.255.0.1 interval=00:00:30 timeout=2s \
    up-script="/log info \"SD-WAN tunnel to HQ is UP\"" \
    down-script="/log warning \"SD-WAN tunnel to HQ is DOWN\""

В более сложных схемах Netwatch можно использовать для включения резервного туннеля, отправки уведомлений администратору или временного изменения маршрутов.

Где применяется SD-WAN на MikroTik hEX

1. Сеть магазинов и кассовых точек

У компании есть несколько магазинов в Ташкенте и регионах. В каждом магазине стоит MikroTik hEX, касса, терминал оплаты, камера видеонаблюдения и рабочий компьютер. Через SD-WAN касса и терминал подключаются к головному офису по VPN, а обычный интернет сотрудников идёт напрямую.

2. Филиалы компании

Головной офис находится в Ташкенте, филиалы — в Самарканде, Бухаре, Фергане или других городах. Каждый филиал подключается к центральному MikroTik или CHR через VPN-туннель. Сотрудники получают доступ к CRM, 1С, файловому серверу или IP-телефонии.

Такой сценарий позволяет не покупать дорогие MPLS-каналы, а использовать обычный интернет от локальных провайдеров с защищённым туннелем поверх.

3. Видеонаблюдение на удалённых объектах

На складе, стройке, АЗС или удалённом объекте установлен MikroTik hEX, камеры и видеорегистратор. SD-WAN позволяет удалённо подключаться к объекту, смотреть камеры, обслуживать оборудование и сохранять доступ даже при переключении на резервный LTE-канал.

4. Резервный интернет для офиса

Офис использует основной оптический интернет и резервный LTE-роутер. MikroTik hEX автоматически переключает трафик на резервный канал, если основной провайдер перестал отвечать. После восстановления основного канала трафик возвращается обратно.

5. Централизованное управление сетью

Если у компании много небольших объектов, SD-WAN помогает централизовать доступ: администратор подключается к головному узлу и видит все филиалы через VPN-маршруты. Это удобно для обновлений, диагностики и технической поддержки.

Преимущества SD-WAN на MikroTik hEX

• низкая стоимость по сравнению с enterprise SD-WAN;
• подходит для небольших офисов, магазинов и филиалов;
• можно использовать два и более интернет-канала;
• поддерживает защищённые туннели WireGuard или IPsec;
• гибкая маршрутизация трафика через policy routing;
• возможность автоматического failover;
• поддержка firewall, NAT, queues и мониторинга;
• хороший вариант для проектов в Узбекистане, где важна цена и гибкость.

Ограничения MikroTik hEX для SD-WAN

MikroTik hEX хорошо подходит для небольших SD-WAN-сценариев, но у него есть ограничения. Если нужно подключать десятки филиалов, обрабатывать большой VPN-трафик, строить сложные BGP-схемы или передавать сотни мегабит через шифрование, лучше выбирать более мощные устройства.

Рекомендованная логика внедрения

• сначала обновить RouterOS до актуальной stable-версии;
• сделать резервную копию конфигурации;
• настроить базовый интернет и firewall;
• подключить второй WAN-канал;
• настроить failover;
• создать WireGuard или IPsec туннель;
• добавить маршруты между филиалами;
• настроить policy routing для важного трафика;
• проверить работу при отключении WAN1 и WAN2;
• добавить Netwatch, логирование и уведомления.

Вывод

SD-WAN на MikroTik hEX — это доступный способ построить отказоустойчивую сеть для магазинов, офисов, складов, филиалов и удалённых объектов. С помощью RouterOS можно объединить несколько интернет-каналов, настроить защищённые VPN-туннели, направлять важный трафик через головной офис и автоматически переключаться на резервный канал.

Для небольших проектов MikroTik hEX является практичным решением: компактный, недорогой, гибкий и достаточно функциональный. Для более крупных SD-WAN-сетей лучше рассматривать RB5009, CCR или Cloud Hosted Router в дата-центре.
